本文主要给大家介绍常见的家庭网络设备、组网模式、及优化案例，让大家更直观的认知自己的网络模式，大家根据自己的组网模式，可以找到适合的优化方案，轻松提高NAT等级。

NAT的模式和网络组网、光猫和路由器的配置息息相关，先给出一个最简单有效的组网，盒子设备连接互联网过程，接入的网络设备越少越好，因此在光猫是拨号模式下，盒子直接接入光猫LAN口的方式是最简单也是最有效的组网模式。如图所示。光猫与路由的配置则可看例一
！注意：优先使用DMZ；
！注意：（DMZ与UPNP不同时开启，否则容易出现nat类型波动）；

若您对家用网络设备或自己组网模式比较熟悉，可跳过设备介绍，直接转到需要的步骤:

常见组网模式

判断光猫是桥接还是路由模式

例一:光猫配置DMZ或者UPNP；

例二:光猫拨号改桥接；

例三:路由器配置DMZ或者UPNP；

设备简介

在介绍优化方案之前，我们先来了解一下家庭网络设备和线缆的基本知识，如果已经有这方面的知识储备，可以直接跳过。 我们家庭网络常用设备一般是光猫、家用路由器、光纤及网线等线缆;

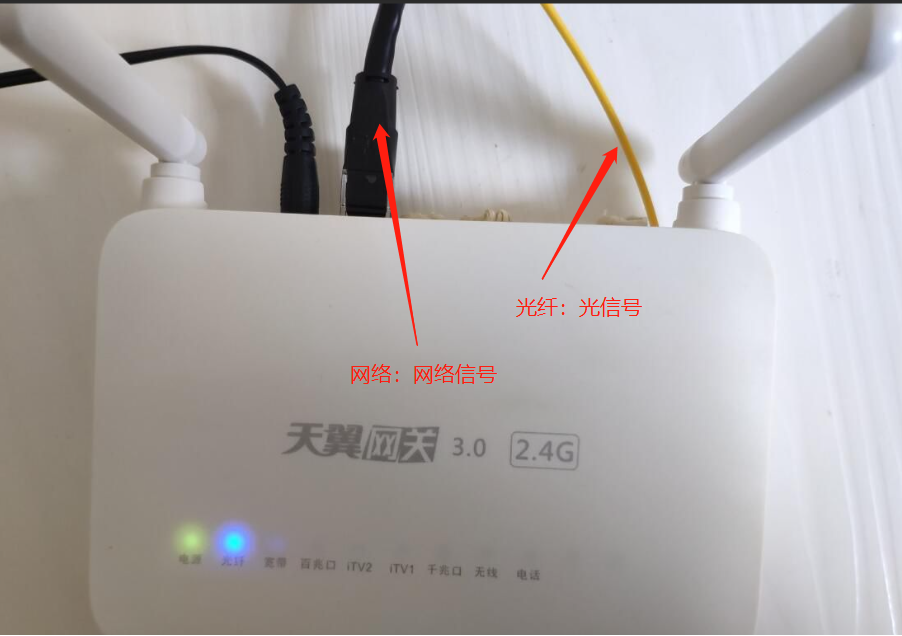

光猫:同时接入光纤和网线的电子设备，主要将光纤的光信号与网线的网络信号进行相互转换。实例图片如下:

联通光猫：

移动光猫：

路由器:主要用来电脑、手机、平板等终端的有线、无线网络接入:如TPlink、水星、小米路由器等;

光纤:传递光信号的线缆

网线：传递网络信号的线缆

如何确认光猫是桥接还是路由模式?

如何确认我们光猫是路由(NAT)模式是桥接模式呢，有两种方法:

方法一:我们用一台电脑的网口使用网线直接连接光猫的LAN口(也就是上网口)，若是电脑连上之后能直接上网，那么就说明，光猫为:路由模式。反之，若是电脑不能直接上网，那么说明光猫是桥接模式，需要电脑拨号，输入上网宽带账号、密码才能拨号上网。

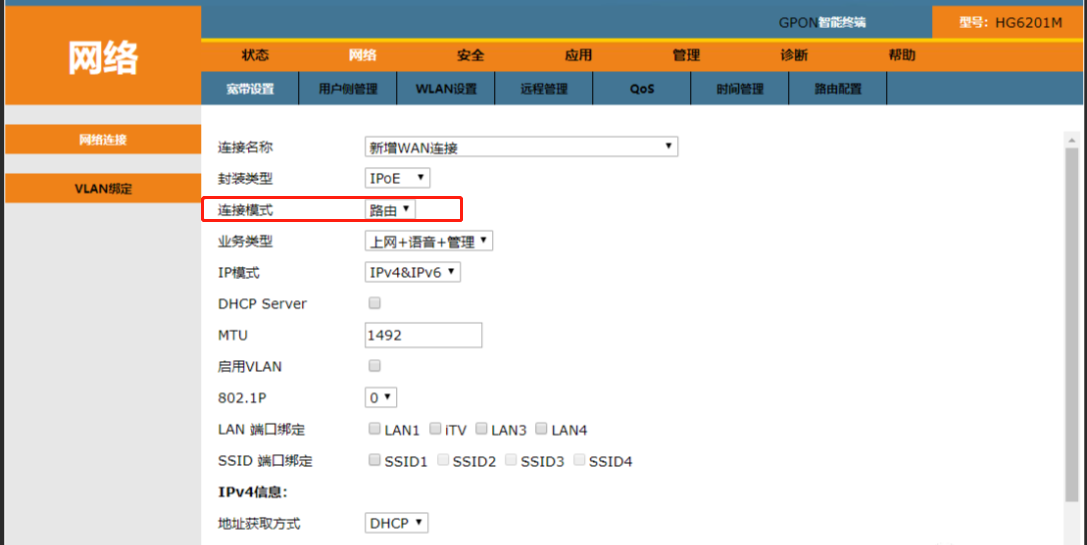

方法二:我们还可以直接登录光猫的后台管理界面查看(登录方法可例一部分)，查看网络-网络设置里面的连接模式是路由还是桥接。如下:

常见组网模式

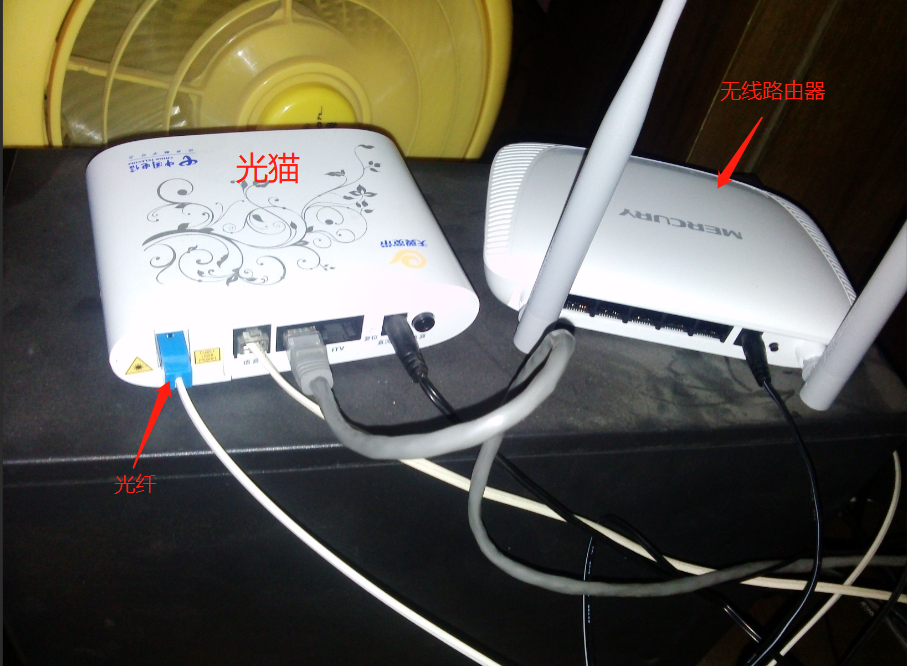

光猫+无线路由器+盒子设备

优化方式:光猫为拨号情况下，有两种方法:

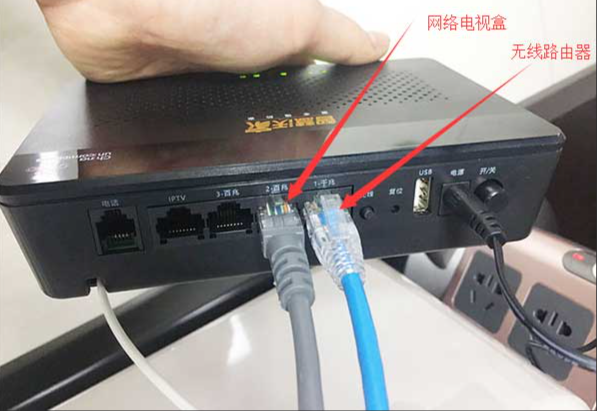

方法一:盒子设备，直接接入光猫LAN口，光猫开启DMZ或者UPNP，见例一(推荐);

方法二:光猫连接模式改成桥接、路由器上网模式改成拨号上网，见例二;

           光猫为桥接，路由器拨号情况下:路由器配置做DMZ或者UPNP，见例三;

组网图

光猫+设备

优化方式：光猫开启DMZ或者UPNP，如例一；

例一：光猫配置DMZ或者UPNP

本案例以电信光猫举例:

其他运营商的光猫配置见链接常见路由器配置NAT/UPNP/DMZ方法(DMZ与UPNP 不同时开启，否则容易出现NAT类型波动)

光猫默认管理ip默认是192.168.1.1或者192.168.0.1(具体看光猫背面信息)

接入光猫的wifi或者用网线接入光猫LAN口，打开浏览器，输入http://管理ip
超级用户账号密码，不同型号和不同地区可能不一样，可以百度查询或者联系服务提供商协助提供

以下举例为电信天翼网关

浏览器登录后依次点击   应用-UNPN设置-勾选启用UPNP
例二：光猫拨号改桥接

(1)光猫管理地址

默认是192.168.1.1或者192.168.0.1(具体看光猫背面信息)

接入光猫的wifi或者用网线接入LAN口，自动获取IP地址，打开浏览器，输入http://192.168.1.1

超级用户账号密码，不同型号和不同地区可能不一样，可以百度查询或者联系服务提供商

(2)修改网络模式

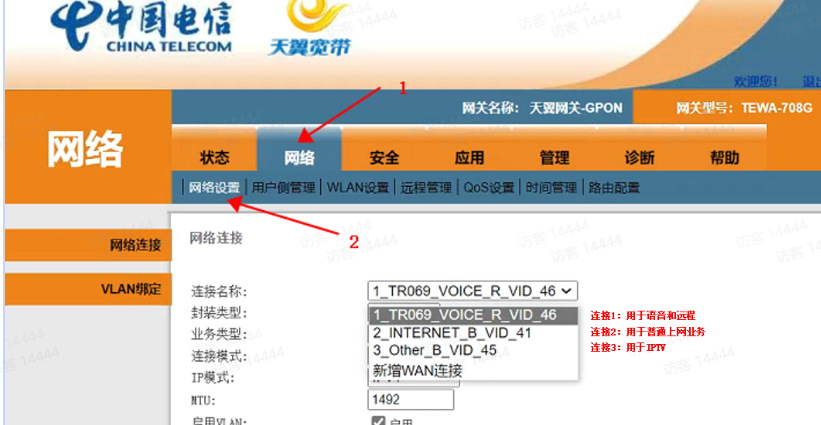

通过浏览器登入后依次点击网络-网络设备，可以看到以下界面，择连接名称为上网2_INTERNET_B_VID_41的连接;

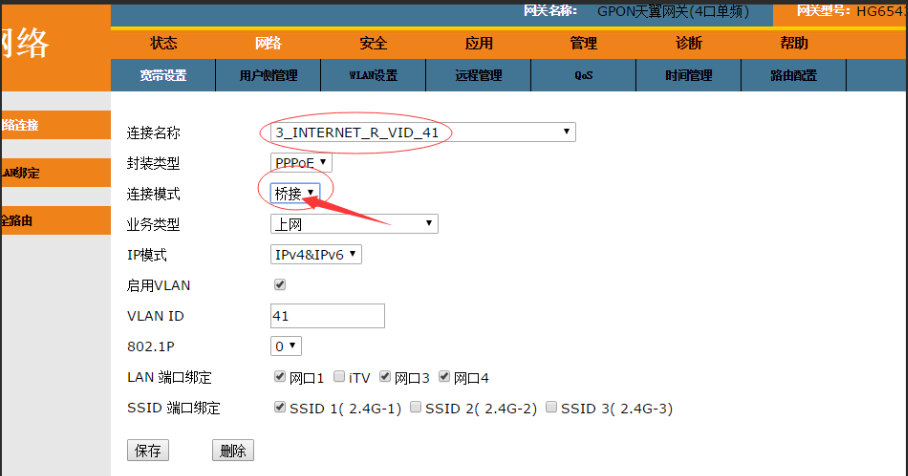

记住当前拨号使用的账号密码，后续路由器拨号使用，记录账号密码后，修改光猫连接模式，将路由改成桥接;

3) 修改家用路由器

浏览器输入管理ip登录家用路由器http://192.168.1.1

默认管理ip，默认账号密码可看设备背面，ip一般为192.168.1.1、192.168.0.1

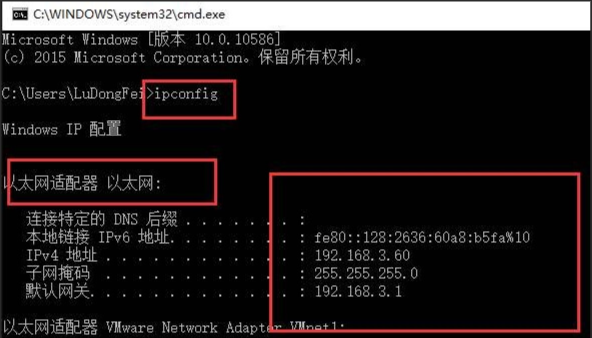

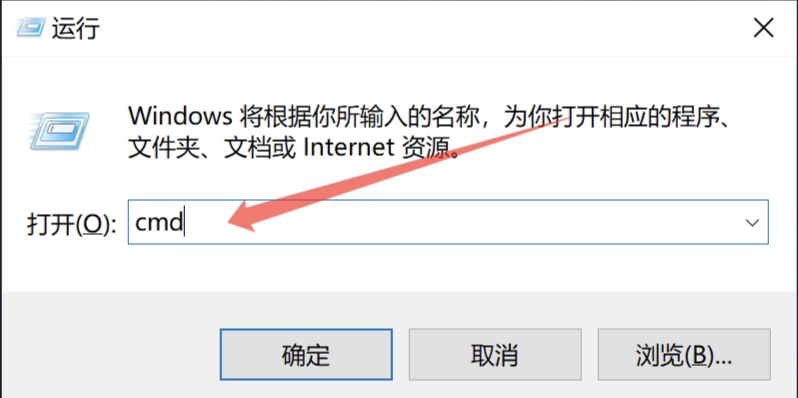

或者可以按照以下方式获取路由器管理ip获取路由器管理IP:同时按下Win键+R键，输入cmd，直接回车，再输入:ipconfig

打开浏览器:输入路由器即默认网关地址192.168.x.1，输入账号密码，选择常用设置-上网设置-上网方式-宽带拨号上网，输入宽带账号密码，既可拨号成功;
例三：路由器配置DMZ或者UPNP

本案例以小米路由器为例:(参考型号小米路由器)
其他品牌可见另一文章：

常见路由器配置NAT/UPNP/DMZ方法(DMZ与UPNP不同时开启，否则容易出现NAT类型波动)

路由器默认管理ip默认是192.168.1.1或者192.168.0.1(具体看路由器背面信息)

接入路由器的wifi或者用网线接入路由器LAN口，打开浏览器，输入http://管理ip

(1)登陆路由器

获取路由器管理IP:Win+R，输入cmd，回车;再输入:ipconfig

打开浏览器:输入路由器IP即默认网关地址http://192.168.x.1

（2)开启UPNP

点击进入“高级设置”->"其他"->“UPnP状态”= 开启(DMZ与UPNP 不同时开启，否则容易出现NAT类型波动，此处是演示如何开UPNP方式)

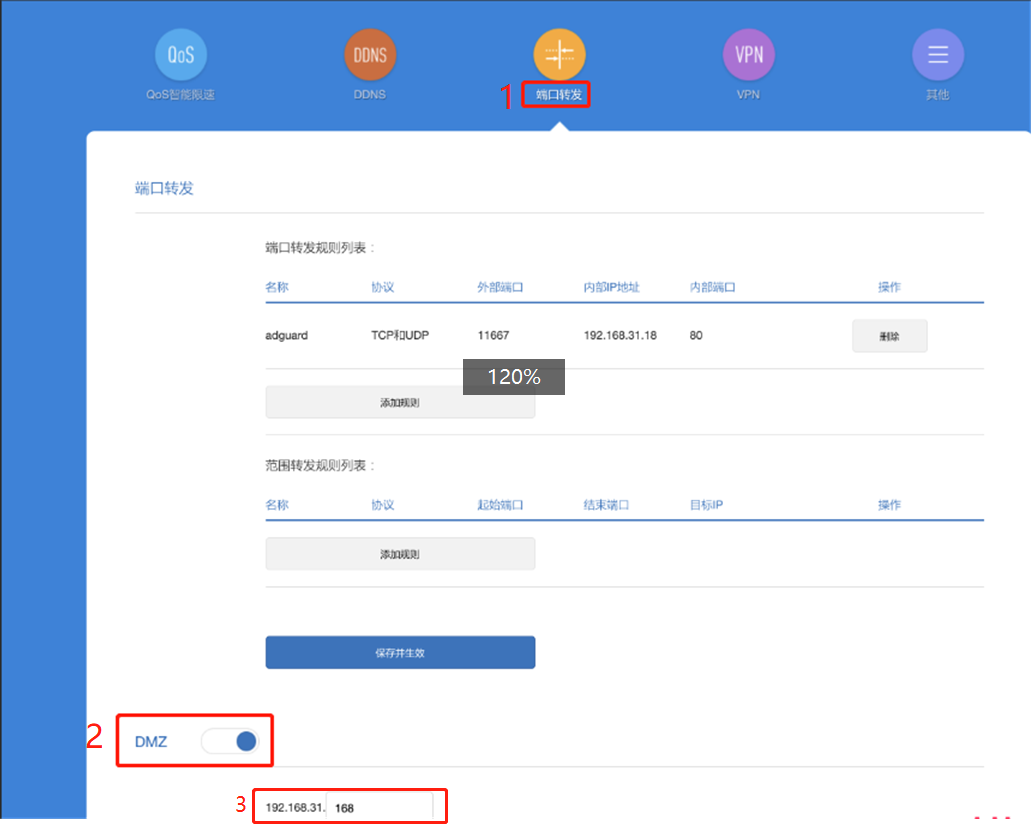

（3)设置DMZ

点击进入“高级设置”->"端口转发”->"DMZ”= 开启并填写=对应设备的内网IP，点击“应用”即可(DMZ与UPNP不同时开启，否则容易出现NAT类型波动，此处是演示如何开DMZ方式)
