一、交换机组网结构

二、通过命令行或web页面配置vlanid

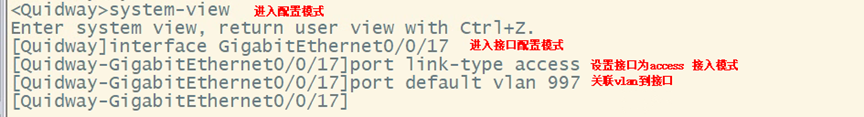

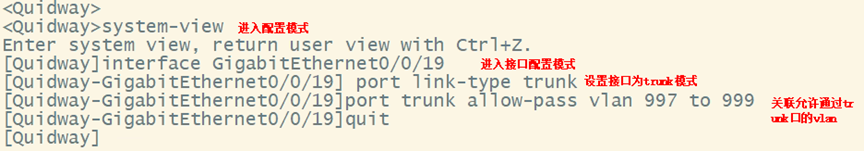

方式1、通过命令行配置各线的vlanid和trunk口

步骤a、创建vlanid997（创建其他id以上类推）

<Quidway>dis cu

方式2、通过交换机web管理页面配置vlanid和trunk口

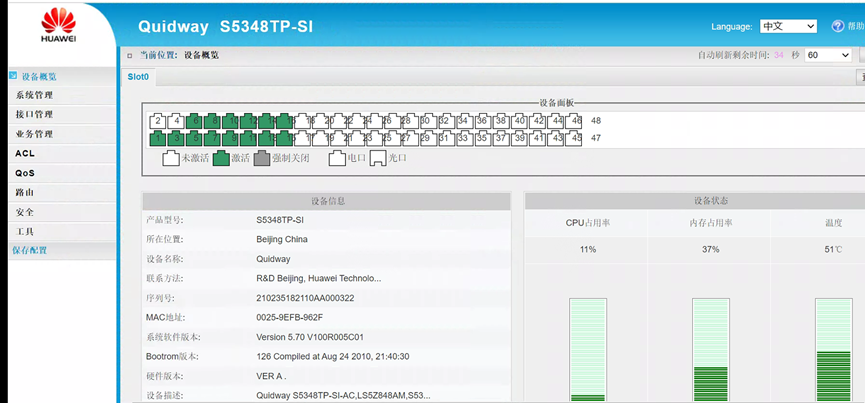

步骤a、通过浏览器访问交换机ip（本例为192.168.1.253）登录web管理页面

注意：一般在交换机背面或相应说明书有注明进入管理页的方法，如果不清楚可以直接网上搜索自己的型号

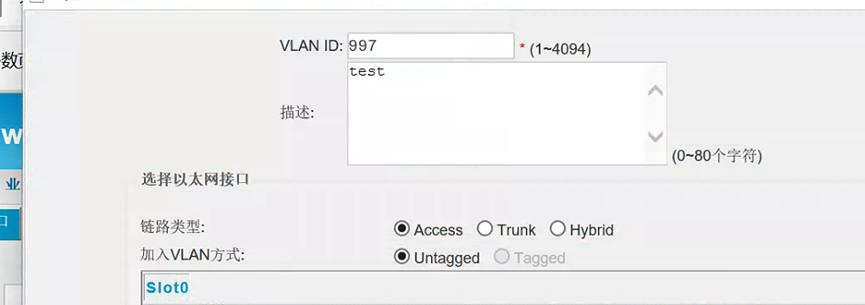

步骤b、新建vlan997（其他vlan依次类推）

步骤c、端口配置vlan

例：

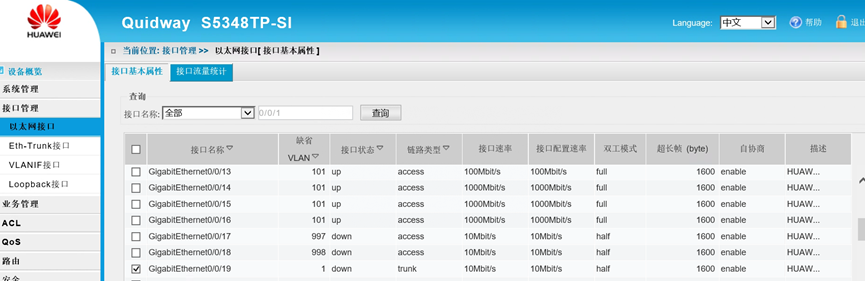

1.选择接口管理-以太网接口- GigabitEthernet0/0/17（勾选）-配置

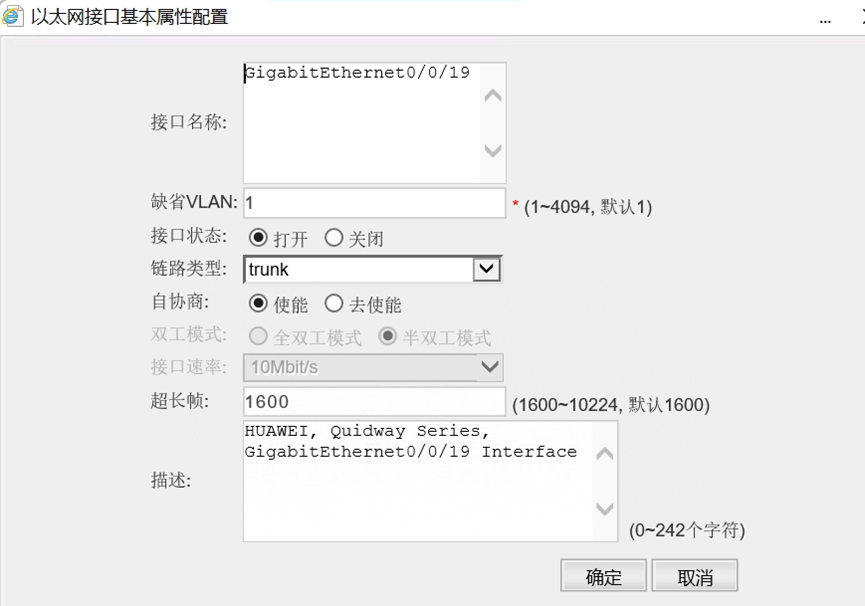

4.链路类型为默认trunk，配置缺省vlan为1

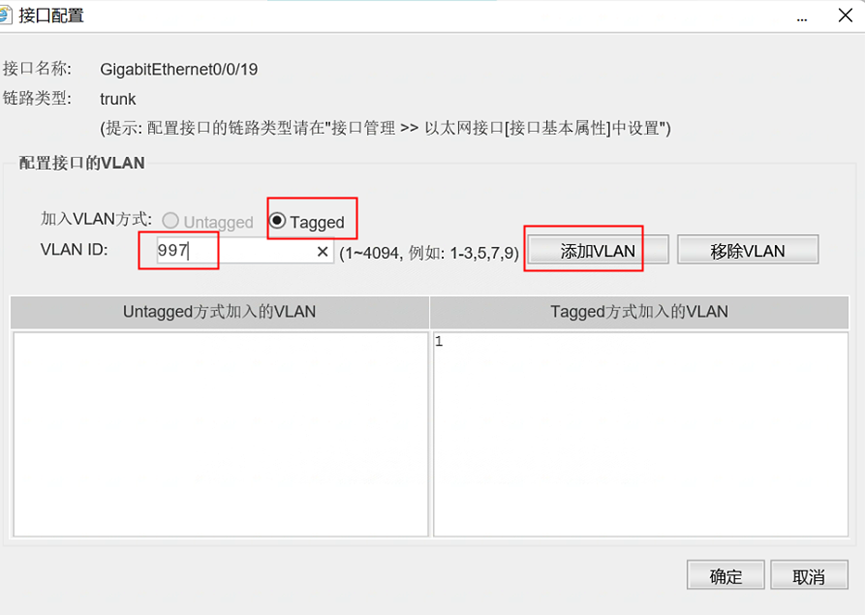

步骤d、Trunk接口配置vlan通过

2.将要通过的vlan以tagged的方式添加进去；
