一. 服务器拨号

1. 服务器拨号（单业务网卡）

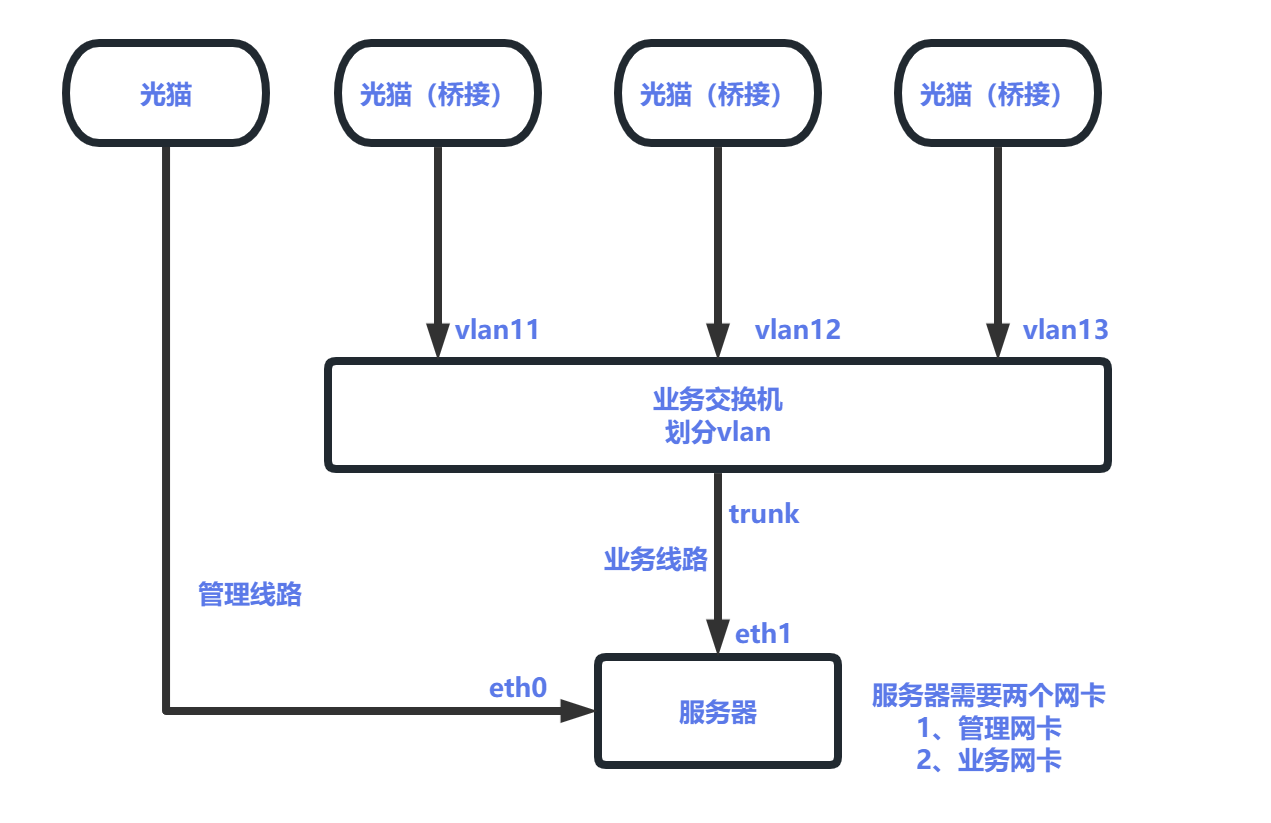

（1）  网络拓扑

2. 服务器拨号（多业务网卡）

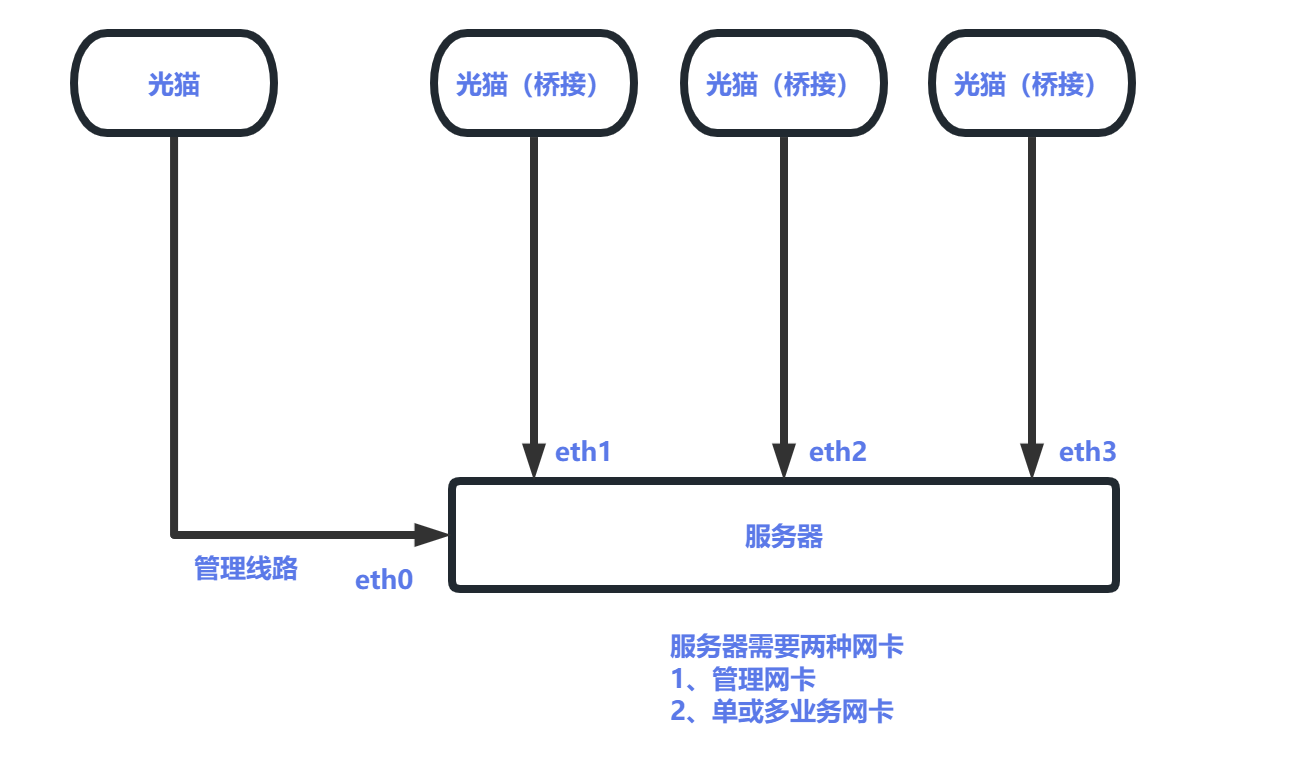

（1） 网络拓扑

3. 服务器汇聚说明

（1） 管理线路需要能上网，运营商不限

（2） 光猫接交换机端口需要划分vlan，服务器接交换机端口要设置为trunk口

二. 汇聚专线

1. 专线汇聚（单业务网卡）

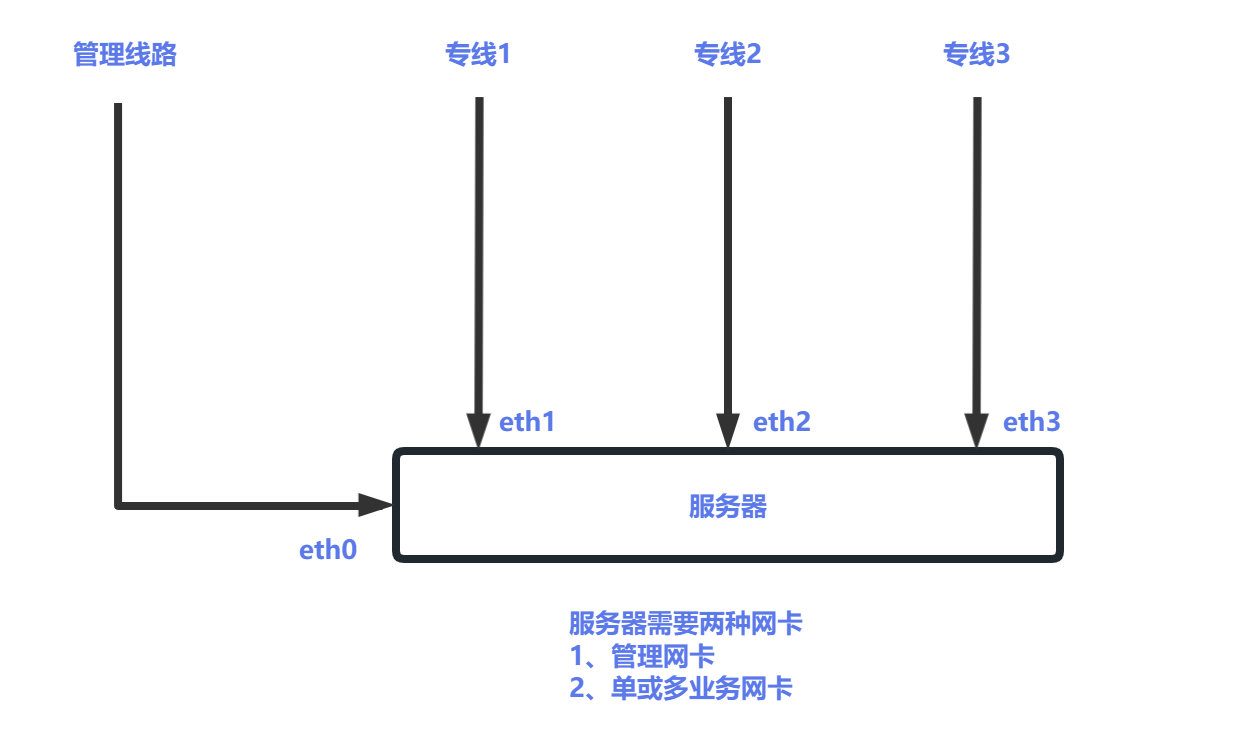

（1）  网络拓扑

2. 专线汇聚（多业务网卡）

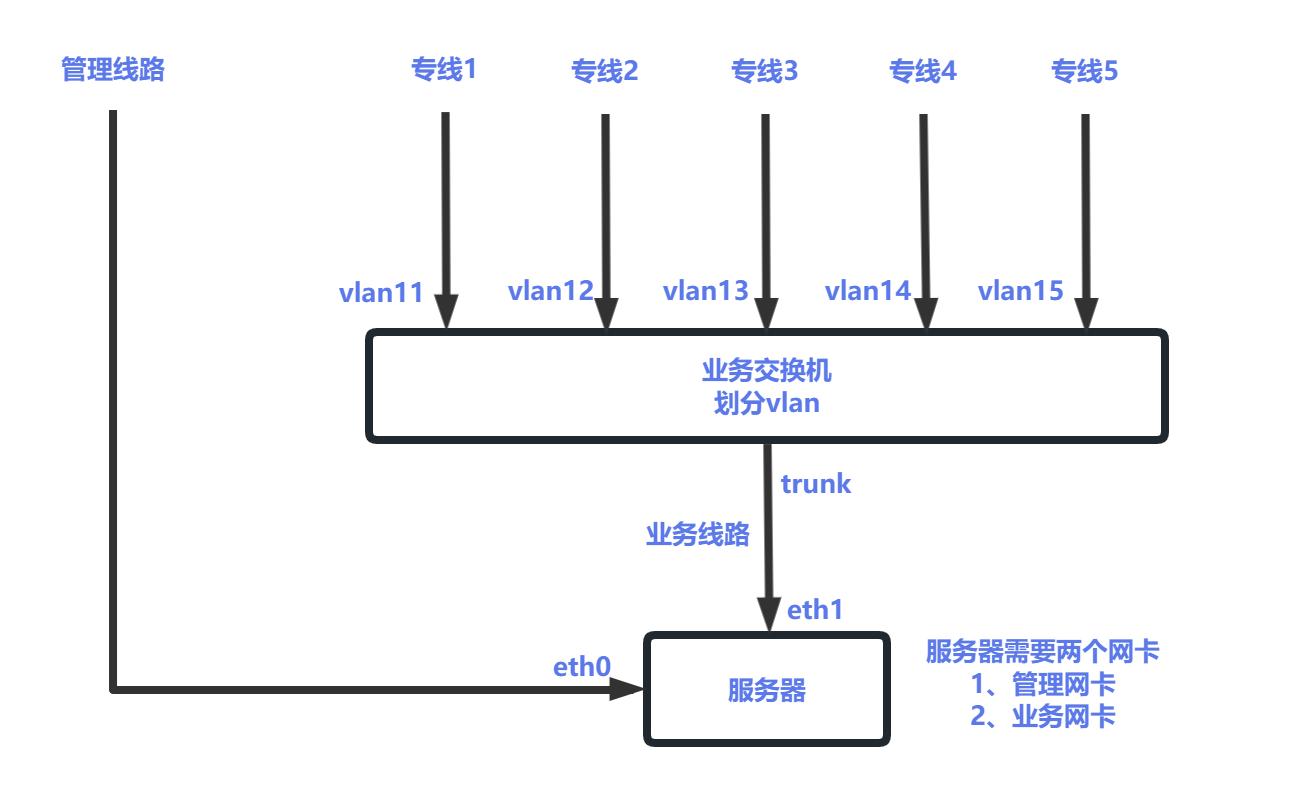

（1）  网络拓扑

3. 专线汇聚说明

（1） 管理线路需要能上网，运营商不限

（2） 专线接交换机端口需要划分vlan，服务器接交换机端口要设置为trunk口

三. 交换机设置命令

1. 设置VLAN

  以华为交换机演示：

system-view  //进入交换机的全局配置模式

interface GigabitEthernet 1/0/1  //进入接口配置模式

port link-type access  //将端口设置为访问模式

port default vlan 11  //指定 VLAN ID 为 11

save  //保存配置

quit  //退出接口配置模式和全局配置模式

2. 设置交换机端口为trunk

  以华为交换机演示：

system-view  //进入交换机的全局配置模式

interface GigabitEthernet 1/0/2  //进入接口配置模式

port link-type trunk  //将端口设置为 trunk 模式

port trunk allow-pass vlan all  //允许通过所有的vlan

save  //保存配置

quit  //退出接口配置模式和全局配置模式
